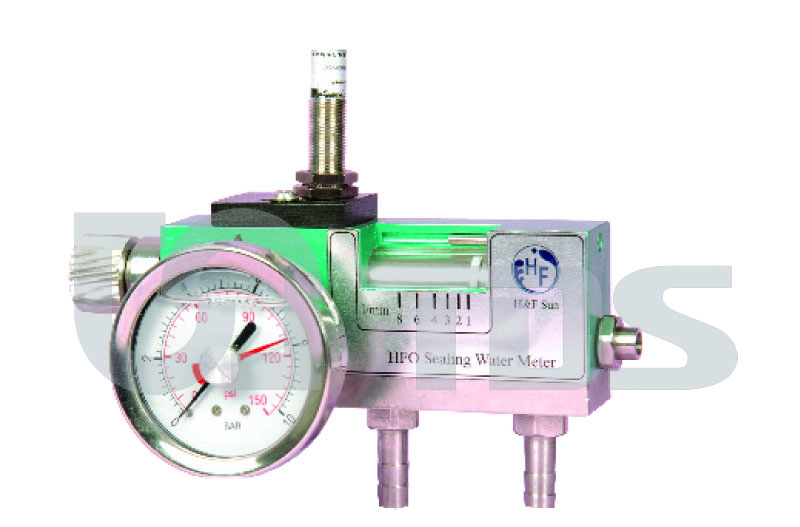

1. Introducción TDS Sistema de Control y Monitor de Agua del Sello Mecánico aplica para supervisar y regular el flujo y la presión del sello mecánico de agua que protege la seguridad de funcionamiento del sello mecánico. Lo ajusta a todo tipo de sello mecánico de eje. ( incluido el sello mecánico relleno y sello mecánico ), por ejemplo: los sellos mecánicos de bombas, mezcladores, pantallas, mezcladores, etc.TDS Sistema de Control y Monitor de Agua del Sello Mecánico es una sistema fija que instala cerca en la bomba, Incluyendo los dispositivos del medición de flujo,las mangueras y accesorios, etc. La inducción apoyando si usa la sistema de Alarma de Bajo Flujo , puede ajusta automáticamente el flujo de agua y la presión de agua y garantíza del dispositivo de sello mecánico de eje trabajar en condiciones normales.

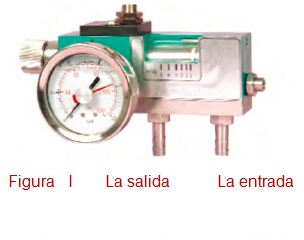

 2. Principio de Funcionamiento La figura I, Agua de filtro de refrigeración, pasa la entrada de flujos y entra en el sistema de la válvula placa. El flujo posteriormente llega a unidades de medición que en interno hay un tubo transparente con un flotador cilíndrico como un anillo blanco que por la corriente de fluido move a la izquierda, cuando el flujo constante, el flotador está en estado estacionario, el anillo blanco denota una valor de escala. El agua corrientes con la presión, traspasa la salida de medición al sello mecánico de eje que refrigera y lubrica el dispositivo. La vuelta : La corriente de flujo volve a entrar en el sistema de disco , detrás la Válvula Placa hay un medidor de presión que está en la boca del Instrumento que indica de presión de flujo. El último, el fluido descargado a la salida se puede reutilizar.


 3. Campo de Aplicación TDS Sistema de Control y Monitor de Agua del Sello Mecánico pode utilizar ampliamente para los sellos mecánicos de refrigeración y los sellos mecánicos de delubricación. Las diferentes formas de sellos mecánicos corresponde sus valor de flujo específico del interruptor, Demasiado flujo no puede traer beneficios que se la pérdida y el aumento de los recursos de agua extra. Para mantener el agua limpia, recomendó que el agua debe ser filtrada antes de su uso. En las industriales, muchos métodos se puede utilizar para controlar el flujo de agua, la forma simple usa la válvula de agua, pero, TDS Sistema de Control y Monitor de Agua del Sello Mecánico es la mejor opción.

 4.Conservación del Recurso TDS Sistema de Control y Monitor de Agua del Sello Mecánico es un producto de ahorro de recursos hídricos. No sólo es capaz de refrigeración y lubricación de la superficie de sellado del dispositivo de sellado, también puede supervisar y regular el flujo y la presión del agua en el dispositivo, a fin de la conservación de los recursos hídricos. Según el lugar de uso y pruebas de laboratorio, TDS Sistema de Control y Monitor de Agua del Sello Mecánico en comparación con la válvula de control de flujo puede ahorrar un 80% de agua.

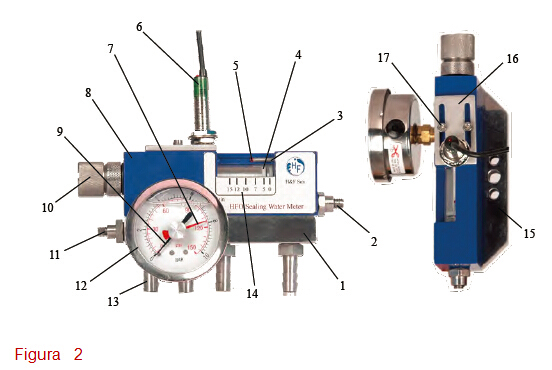

5. Estructura
（1）Válvula Placa
（2） Botón de Flujo Controlado
（3） Indice de Objetivo Flujo Regulado
（4） Indice de Práctico Flujo
（5） Indice de Objetivo Flujo
（6） Válvula
（7） Indice de Objetivo Presión
（8） Instrumento de Medición
（9）  Actual pressure memory pin indicator Indice de Práctico de Presión
（10）Botón de limpieza
（11）Botón de Presión Regulado
  (12)  Medidor de Presión
  (13)  Pipa Joint
  (14)  Indice de Escala Fluido
  (15)  Agujeros de Soporte
  (16)  Asiento de Soporte
  (17) Tornillos


6.  Ajustamiento
(1)La primera, ajuste la marca roja de Indice de Objetivo Flujo Regulado a valor de objetivo Flujo ( valor predeterminado ).
(2)La segunda, abre el Botón de Flujo Controlado, el fluido pasa La Entrada de la Válvula Placa y el Instrumento de Medición , se move el anillo blanco a la izquierda, la ubicación de la derecha del anillo blanco es el Indice real de valor de flujo.Regula el Botón de Flujo Controlado que el valor real es consistente con la valor Objetivo.
(3)El tercer, ajuste el valor objetivo de presión a valor predeterminado.
(4) La cuarta, regula el Botón de Presión Regulado así que la presión real consistente con la presión objetivo. Esta operación también puede cambiar el valor del flujo de real, de ahí la necesidad de ajusta el Botón de Flujo Controlado y el Botón de Presión Regulado hasta que el valor real es consistente con el valor de objetivo.

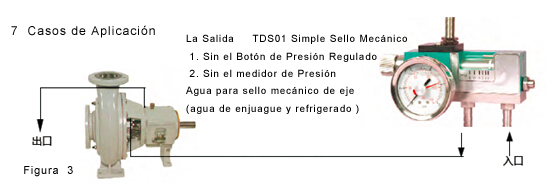

7 Casos de Aplicación

Figura  3
La Salida     TDS01 Simple Sello Mecánico    La Entrada
1. Sin el Botón de Presión Regulado
2. Sin el medidor de Presión
Agua para sello mecánico de eje (agua de enjuague y refrigerado )

8 Lectura
Compara el índice del anillo blanco en el lado derecho ( el valor real de flujo ) y marca roja (el valor objetivo de flujo), juzga el sello mecánico de eje que si estar  fuga o bloqueo.
Presión de Real ,  Presión de Objetivo , Marca Roja , Anillo Blanco en el lado derecho

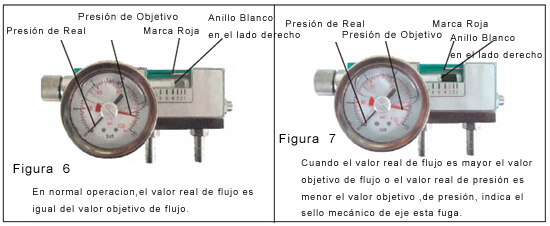

Figura  6
En normal operacion,el valor real de flujo es igual del valor objetivo de flujo.
Figura  7
Cuando el valor real de flujo es mayor el valor objetivo de flujo o el valor real de presión es menor el valor objetivo ,de presión, indica el sello mecánico de eje esta fuga.

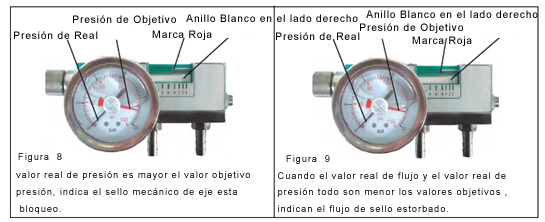

Figura  8
Cuando el valor real de flujo es menor el valor objetivo de flujo o el valor real de presión es mayor el valor objetivo presión, indica el sello mecánico de eje esta bloqueo.
 Figura  9
Cuando el valor real de flujo y el valor real de presión todo son menor los valores objetivos ,indican el flujo de sello estorbado.

9  Limpieza
En el completo proceso de limpieza，el flujo de agua no pode interrumpir , TDS Sistema de Control y Monitor de Agua del Sello Mecánico está en función normal.
Pasos de limpieza：
1)     Con la mano suelta y afloja los botónes de limpiezas del componente de medición.
2)     Se mueve adelante y atrás, limpia los botónes que está conectado con el componente y el tubo de medición, después la limpieza apreta los botónes.

Figura  10
Nota:
(1)En el completo proceso de limpieza，los valores de flujo y presión no se cambia.
(2) Cerca al botón de alarma no reporta la falsa alarma.

10 .Alarma de Bajo Flujo
Cuando el flujo real baja hasta a el punto del flujo de alarma, la luz de alarma se ilumina.
(1) Ajusta la marca roja al flujo objetivo.
(2) .Ajusta el flujo real hasta a el flujo minimo de trabaja..
(3) Afloje los tornillos de la alarma, primera se coloca la alarma en el extremo izquierdo, despues mueve la alarma a la derecha, hasta a el lugar que la luz de alarma se apagaron.
(4).Apreta los tornillos de la alarma.
(5).Ajusta Botón de Flujo Controlado hasta que el valor real es consistente con el valor objetivo.
La luz de alarma

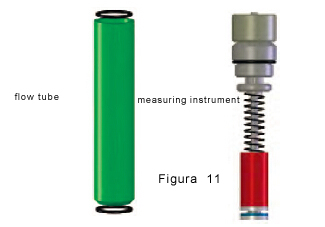

11. Cuerpo Fisico de Medición y Tubo de Flujo de Medición
Hay cinco tipo de cuerpo fisico y tubo de flujo de medición que se intercambio y se divide en cinco rango de flujo
1.5 L/ min
 3 L/ min
 6 L / min
 8 L / min
15 L / min
Si desea cambiar el rango de flujo, se puede cambiar el Cuerpo Fisico de Medición y el Tubo de Flujo de Medición.

Figura  11
Tubo de Flujo de Medición          Cuerpo Fisico de Medición

12 . Instalacion y iniciación
Debe cumplimentar con los siguientes pasos, instala y inicia el Interruptor de Fluido Agua de Sello Mecánico TDS Serie (véase la figura 2 ).
La primera instalación o la sustitución de tuberías ，Se deben lavar cuidadosamente que evita de metal u otras partículas en el sistema de sello mecánico del eje.
(1).Instala TDS Sistema de Control y Monitor de Agua del Sello Mecánico a cerca la ubicación de la bomba, véase la Figura 12 . Abre la válvula de agua de sello.
(2) Con llave de tornillo ajuste el Botón de Flujo Controlado en el lado derecho de la válvula de agua. Ajuste el Indice de Objetivo Flujo al valor de objetivo.
(3).Abre el Botón de Flujo Controlado,el fluido de flujo move al anillo blanco a la izquierda. Posición del anillo blanco indica el flujo real. Ajuste el Botón de Flujo Controlado que el flujo real y el flujo objetivos hace de la mismo.
(4) Ajuste el Indice de Objetivo Presión a valor objetivo.
(5) La conexión del indicador de la alarma (opcional)
El método de regulación véase el artículo de X Alarma de Bajo Flujo

13. Mantenimiento y respuesto
Limpia la válvula de fluido y el medición de los tubos y los componentes periódicamente con botón de limpieza . Según qué cantidad de la instalación de TDS Sistema de Control y Monitor de Agua del Sello Mecánico al menos prepara un conjunto de piezas de repuesto.

14 . Reglamento de Seguridad
La instalación y utilización de TDS Sistema de Control y Monitor de Agua del Sello Mecánico obedece estrictamente las reglas por favor.
Las reglas de Seguridad para la Instalación
Antes la iniciación comprueba los siguientes asuntos:
(1) Chequea los instrumentos si estan instalar bien. Los instrumentos si estan fijar bien. Todas las tuberías están conectado correctamente, sin daños.
(2) Chequea los rangos de los medidores de fluido y presión que cumple con las exigencias de la real.
El presión real no puede exceder el rango máximo del medidor de presión.
El fluido real no puede exceder el rango máximo del medidor de fluido.
(3) El instrumento dañado debe reparar o sustituir.
Las reglas de mantenimiento
Asegúrese de que todas las conexiones de la tubería estén apretadas y sin fugas. Limpia la válvula de fluido y los tubos y los componentes de medición
periódicamente. Limpia con botón de limpieza varias veces al año. Antes cerra el Monitor de fluido agua de sello mecánico, no pode cerra o cambia la válvula o el tubo de fluido. La operacion de mantenimiento se que en el primero cerra la interruptor de fluido agua de sello mecánico.
¡Atención! Normalmente cerra la válvula de fluido  agua de sello mecánico como paga TDS Sistema de Control y Monitor de Agua del Sello Mecánico

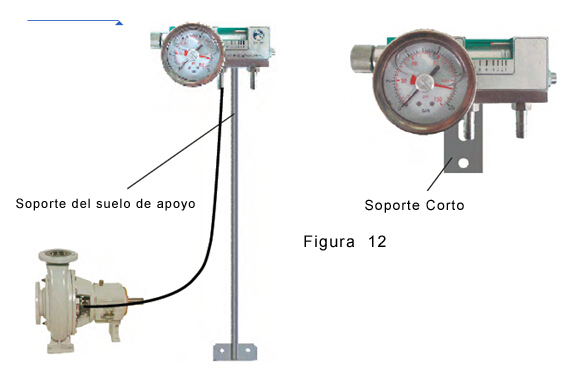

15 Diagrama de Instalación

Figura  12
Soporte del suelo de apoyo   Soporte Corto

16 Parámetro de Alarma y Conexión Eléctrica
     Modelo de Llave
     Forma de Salida
     Distancia de Trabajo
    Manera de Llave :  prende / cierra
    Voltaje
    Corriente de Trabajo
    Frecuencia de Corriente
    Temperatura de Trabajo
    Grado de Protección
    Material de Envoltura ：Brass Niquelada
    Material de Superficie  Plastico
    Material de Alambre   Cable
    Luz de Indicador    Si
    Manera de Conexión  Triple Línea DC ,  Doble Línea DC, Doble Línea AC

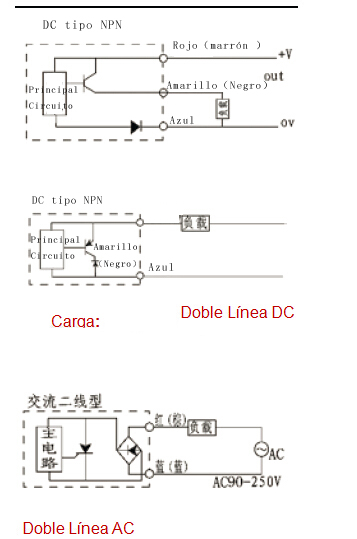

   Plano de Electricidad

DC tipo NPN
Principal Circuito
 Rojo（marrón ）
Amarillo（Negro）
Azul


17  Código de Modelo
     TDS Sistema de Control y Monitor de Agua del Sello Mecánico
       Rango de flujo (El rango de flujo especial pongase en contacto con el fábrica)
3.Medidor de Presión
   Rango Maximo: 10bar
   Rango Maximo:16bar
   Rango Maximo: 25bar (solo ajusta de material superficial de aluminio.)
4.Material de Superficial
   Material ( polipropileno )
  Aluminio
5. Manera de Conexión
    La conexión con manguera: 1/4”,3/8”  o  1/2” NPT
    La conexión con roscada ,tamaño : 1/4”,3/8”  o  1/2” NPT
    La conexión con roscada ,tamaño: G1/4”,G3/8”  o  G1/2”NPT
6. Soporte de Instalacion
    Soporte de suelo de apoyo
    Voladizo Soporte
7. El Dispositivo de Alarma (opcional)
     AC  90 - 250V   prende / cierra
     DC 10 - 30 V; D1:NPN:D2: PNP,D3: doble línea
     Por ejemplo
     Sello Mecánico Simple,con el medidor de presión
     Rango de Flujo
     el Rango Maximo de Medidor de Presión
     Material de Superficial  (polipropileno)
     Manera de Conexión: La conexión con manguera
     Soporte de Instalacion: Soporte del suelo de apoyo
     Dispositivo de Alarma: El dispositivo de alarma es Doble Línea DC.
